為什么你看了那么多干貨，依然不會挑選比例調節閥的執行機構？
為了使比例調節閥能正常工作，選配的執行機構要能產生足夠的輸出力來克服各種阻力，保證嚴格的密封或閥門的開啟。于單作用氣動執行機構，輸出力與控制閥開度有關，比例調節閥上出現的力也將影響運動特性，因此要求在整個閥門的開度范圍建立力平衡。

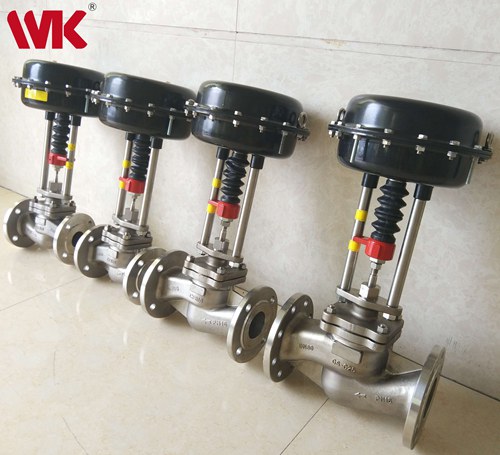

1.動薄膜執行機構的輸出力
帶彈簧的氣動膜片執行機構，由于膜片室信號壓力所產生的推力大部分被彈簧力所平衡，因此有效輸出力比無彈簧型要小。根據比例調節閥不平衡力的方向性，執行機構輸出力有相應的兩種不同方向。
2.活塞式執行機構的輸出力
常見的活塞式執行機構有單向和雙向兩種作用方式。雙向活塞執行機構在結構上是沒有彈簧的。由于沒有彈簧反作用力，它的輸出力比膜片式執行機構大。
3.不平衡力和不平衡力矩
流體通過比例調節閥時，閥芯受到靜壓和動壓的作用，產生使閥芯上、下移動的軸向力和閥芯旋轉的切向力。對于直線位移的閥門來說，軸向力直接影響閥芯位移與執行機構信號力的關系，因此閥芯所受到的軸向合力稱為不平衡力。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，比例調節閥，V型調節球閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.soshuoshuo.com，或撥打免費咨詢熱線400 111 9611
1.動薄膜執行機構的輸出力
帶彈簧的氣動膜片執行機構，由于膜片室信號壓力所產生的推力大部分被彈簧力所平衡，因此有效輸出力比無彈簧型要小。根據比例調節閥不平衡力的方向性，執行機構輸出力有相應的兩種不同方向。
2.活塞式執行機構的輸出力
常見的活塞式執行機構有單向和雙向兩種作用方式。雙向活塞執行機構在結構上是沒有彈簧的。由于沒有彈簧反作用力，它的輸出力比膜片式執行機構大。
3.不平衡力和不平衡力矩
流體通過比例調節閥時，閥芯受到靜壓和動壓的作用，產生使閥芯上、下移動的軸向力和閥芯旋轉的切向力。對于直線位移的閥門來說，軸向力直接影響閥芯位移與執行機構信號力的關系，因此閥芯所受到的軸向合力稱為不平衡力。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，比例調節閥，V型調節球閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：m.soshuoshuo.com，或撥打免費咨詢熱線400 111 9611
