V型調節球閥為何能輕松達到6級氣泡機關閉密封？
在前天的文章中講到V形調節球閥的六大特性，今天來講下V型調節球閥的結構原理，這個也可以和浮動式開關球閥一樣，可以選配氣動或者電動的執行機構；其中V型調節球閥的設計特點，可以把氣泡級關閉密封閥門和精確的控制閥門合二為一！那么，V型調節球閥為何能輕松達到6級氣泡級關閉密封？請看下面的結構原來剖析，一起來討論學習。
標準的圓形通道口球閥一直被用于，并將繼續被用于多種控制用途，如用于需要適度壓降的工況。現在，隨著V形調節球閥的誕生，已可提供具備出色的流量控制的，全系列的控制球閥。與其它公司提供的同等尺寸的截止閥和分段控制閥相比，這些90開關控制閥的結構更為緊湊，重量更為輕便，價格更為經濟實惠。因裝有先進的數控執行機構以及球閥固有的優勢， V形調節球閥對控制指令反應迅速。這些閥門超過了六級密封等級，氣泡關閉密封時為零泄漏。其它特點還包括超大的可調范圍和重復性能，大流量，能在含有固體和纖維的流體中作業，易于維護，易與PLC界面和計算機指令相兼容等。高品質的氣動和電動控制執行機構非常耐用和高效。
一、增強的線性反應：
由于線性設計的固有特性配合控制閥的特點，管道介質得以呈線性狀流過管道系統。這種設計增強了對介質的控制，以及對控制指令的快速反應。
介質從左側流進閥門。推薦在安裝時，將球的V形口朝向球閥的下游。
二、優良的控制特性：
V形調節球閥能夠對球閥下游提供預明的和精確的流量控制。這些切割精確的V形球體可與截止閥的控制性能媲美，且具有經濟實惠，體積小，重量輕的球閥特點。V型球閥廠家可以提供多種V形端口和槽形端口的球體。標準端口球體和根據客戶需求訂制的球體見上圖。90°和60。端口球體，像標準圓孔球體一樣，提供等百分比流量的特點。
槽形球體和V形端口球體有一一個小的打開角度，如15°球體，具有線性流體特征。中等角度V形端口閥，如30。球體，具有改進的等百分比流量特性。球體端口也可根據客戶要求訂制，.以滿足對特殊控制的需求。根據對工藝條件靈活設計，并對球形稍做改變，即可改變閥門的Cv值和控制特點。
三、V型調節球閥的應用：
溫度控制閥門可達到關閉六級密封，是用于蒸汽和溫度控制的理想選擇。流量控制V型控制系列球閥的流量大，可根據預期范圍調整流量和重復性，用于流量控制的理想選擇。蒸汽控制V形控制系列球閥能夠提供泡級關閉密封，利用自動加智能閥桿設計，消除了出口端泄漏這典型問題以及類似截止：閥等蒸汽控制所存在的閥桿泄漏問題.氣穴現象在應用中， 如可能存在氣穴現象，應將閥門球體V形開口一端安在閥門出口端，以防止閥體損壞。液位控制和用于PH(酸堿度)工況。V形調節球閥執行機構與標準圓孔球1球閥配套使用，是用于這些工況的理。堵漏裝置加長的閥桿密封 設計可以止代價高昂的停工修復時間，并能提1雙重閥桿密封。另可增加一個圓珠頭I回閥，用于注入密封劑。

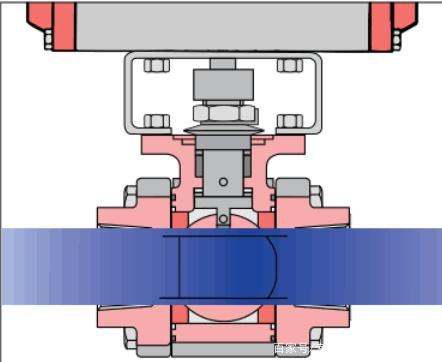

圖1 V型調節球閥
標準的圓形通道口球閥一直被用于，并將繼續被用于多種控制用途，如用于需要適度壓降的工況。現在，隨著V形調節球閥的誕生，已可提供具備出色的流量控制的，全系列的控制球閥。與其它公司提供的同等尺寸的截止閥和分段控制閥相比，這些90開關控制閥的結構更為緊湊，重量更為輕便，價格更為經濟實惠。因裝有先進的數控執行機構以及球閥固有的優勢， V形調節球閥對控制指令反應迅速。這些閥門超過了六級密封等級，氣泡關閉密封時為零泄漏。其它特點還包括超大的可調范圍和重復性能，大流量，能在含有固體和纖維的流體中作業，易于維護，易與PLC界面和計算機指令相兼容等。高品質的氣動和電動控制執行機構非常耐用和高效。
一、增強的線性反應：
由于線性設計的固有特性配合控制閥的特點，管道介質得以呈線性狀流過管道系統。這種設計增強了對介質的控制，以及對控制指令的快速反應。

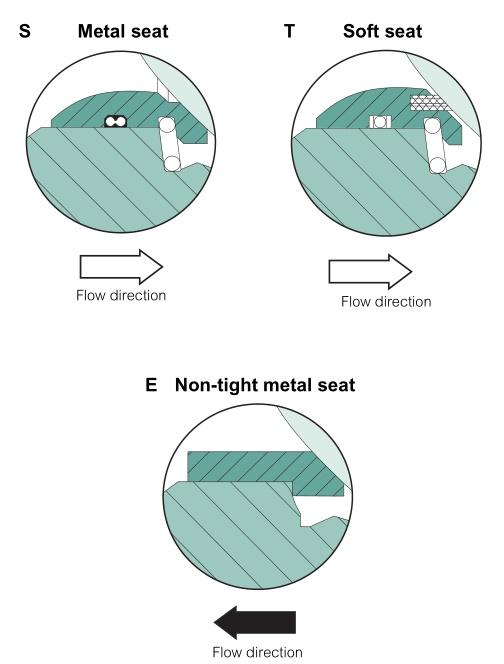

圖2
介質從左側流進閥門。推薦在安裝時，將球的V形口朝向球閥的下游。
二、優良的控制特性：

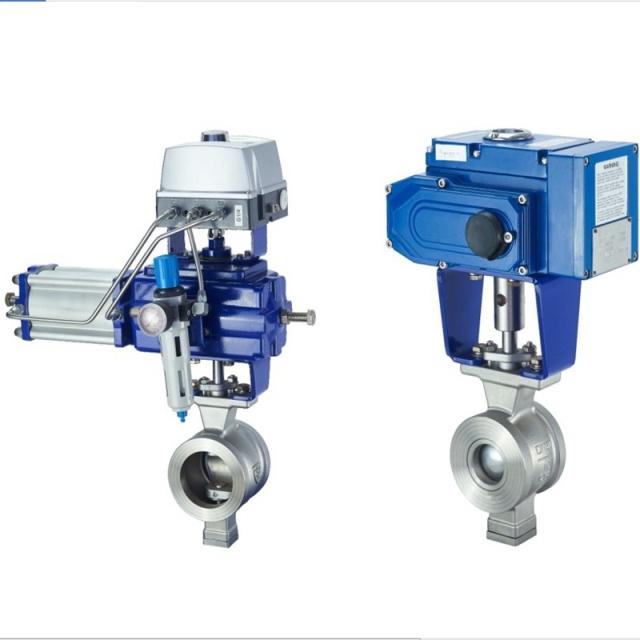

圖3
V形調節球閥能夠對球閥下游提供預明的和精確的流量控制。這些切割精確的V形球體可與截止閥的控制性能媲美，且具有經濟實惠，體積小，重量輕的球閥特點。V型球閥廠家可以提供多種V形端口和槽形端口的球體。標準端口球體和根據客戶需求訂制的球體見上圖。90°和60。端口球體，像標準圓孔球體一樣，提供等百分比流量的特點。
槽形球體和V形端口球體有一一個小的打開角度，如15°球體，具有線性流體特征。中等角度V形端口閥，如30。球體，具有改進的等百分比流量特性。球體端口也可根據客戶要求訂制，.以滿足對特殊控制的需求。根據對工藝條件靈活設計，并對球形稍做改變，即可改變閥門的Cv值和控制特點。
三、V型調節球閥的應用：
溫度控制閥門可達到關閉六級密封，是用于蒸汽和溫度控制的理想選擇。流量控制V型控制系列球閥的流量大，可根據預期范圍調整流量和重復性，用于流量控制的理想選擇。蒸汽控制V形控制系列球閥能夠提供泡級關閉密封，利用自動加智能閥桿設計，消除了出口端泄漏這典型問題以及類似截止：閥等蒸汽控制所存在的閥桿泄漏問題.氣穴現象在應用中， 如可能存在氣穴現象，應將閥門球體V形開口一端安在閥門出口端，以防止閥體損壞。液位控制和用于PH(酸堿度)工況。V形調節球閥執行機構與標準圓孔球1球閥配套使用，是用于這些工況的理。堵漏裝置加長的閥桿密封 設計可以止代價高昂的停工修復時間，并能提1雙重閥桿密封。另可增加一個圓珠頭I回閥，用于注入密封劑。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
