原來自由浮球式疏水閥不僅是壽命長，維修也很方便！
自由浮球式疏水閥，除了具備有杠桿浮球式疏水閥的優點以外，還取消了杠桿等一套活動機構，結構大為簡化，是一種很有發展前途的疏水閥。你的設備上有用到這種疏水閥嗎？趕快來學習一下，這樣使用時更順手！
（一）結構和工作原理
自由浮球式疏水閥的結構是由閥體、閥蓋、手動排空氣閥、過濾網、護罩、浮球、閥座、螺絲堵和排污螺塞組成。

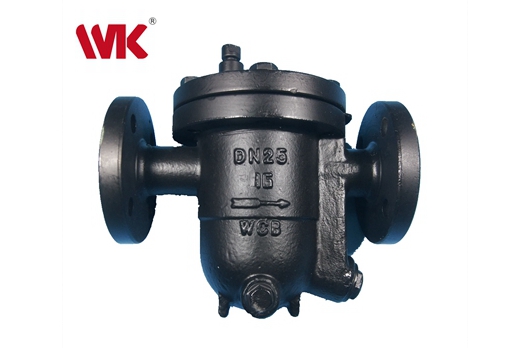

圖1-自由浮球式疏水閥
自由浮球式疏水閥是利用浮力原理，使浮球隨體腔內凝結水液面的升降而升降，從而開、閉閥座上的排水孔，起到阻汽排水的作用。
自由浮球式疏水閥唯一的動作零件是浮球，當進入閥體內是凝結水，液面上升達到一定高度時，浮力使浮球打開閥的出水口進行排水。在排水過程中，當液面下降時，由于體腔內液體壓力分布不均勻，而閥座孔處的壓力最低，離閥座越遠壓力越高，使漂浮在液面的浮球受到不均衡的力，推動浮球向閥座浮動，直到浮球完全封閉閥座排水孔后，體腔底部的凸臺也同時將浮球托住，浮球不能繼續下降，這時疏水閥關閉，停止排出凝結水，并且阻止蒸汽逸出，疏水閥關閉時，蒸汽壓力作用在浮球上，使浮球緊緊地貼在閥座上，使之密封。由于閥座出水口在液面以下，可利用水封原理達到不漏或少漏蒸汽的目的。剛起動時，進入閥體內的冷空氣需打開放氣閥才能排出，使浮球進入工作狀態。
在自由浮球式疏水閥中，浮球本身不但起到提供浮力的作用，而且兼有杠桿的增力作用和閥的啟閉作用。因此減少了活動零件的數量（只有一個活動零件），結構和加工工藝都比較簡單，體積小，動作可靠性比較大，能連續排水，自動調節排出水量，噪聲小，起動性能好，不易發生故障，壽命長，維修也比較方便。
自由浮球式疏水閥就介紹到這邊了，之后還有更多的疏水閥介紹給大家呢！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
（一）結構和工作原理
自由浮球式疏水閥的結構是由閥體、閥蓋、手動排空氣閥、過濾網、護罩、浮球、閥座、螺絲堵和排污螺塞組成。
圖1-自由浮球式疏水閥
自由浮球式疏水閥是利用浮力原理，使浮球隨體腔內凝結水液面的升降而升降，從而開、閉閥座上的排水孔，起到阻汽排水的作用。
自由浮球式疏水閥唯一的動作零件是浮球，當進入閥體內是凝結水，液面上升達到一定高度時，浮力使浮球打開閥的出水口進行排水。在排水過程中，當液面下降時，由于體腔內液體壓力分布不均勻，而閥座孔處的壓力最低，離閥座越遠壓力越高，使漂浮在液面的浮球受到不均衡的力，推動浮球向閥座浮動，直到浮球完全封閉閥座排水孔后，體腔底部的凸臺也同時將浮球托住，浮球不能繼續下降，這時疏水閥關閉，停止排出凝結水，并且阻止蒸汽逸出，疏水閥關閉時，蒸汽壓力作用在浮球上，使浮球緊緊地貼在閥座上，使之密封。由于閥座出水口在液面以下，可利用水封原理達到不漏或少漏蒸汽的目的。剛起動時，進入閥體內的冷空氣需打開放氣閥才能排出，使浮球進入工作狀態。

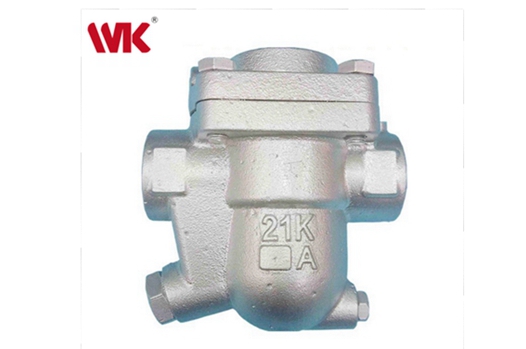

圖2-自由浮球式疏水閥
（二）技術特性在自由浮球式疏水閥中，浮球本身不但起到提供浮力的作用，而且兼有杠桿的增力作用和閥的啟閉作用。因此減少了活動零件的數量（只有一個活動零件），結構和加工工藝都比較簡單，體積小，動作可靠性比較大，能連續排水，自動調節排出水量，噪聲小，起動性能好，不易發生故障，壽命長，維修也比較方便。
自由浮球式疏水閥就介紹到這邊了，之后還有更多的疏水閥介紹給大家呢！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
