干貨！各類設備上的浮球式疏水閥安裝位置，不看損失千萬！
在疏水閥眾多系列當中，浮球式疏水閥的應用可以說是很廣泛，但是很多時候大家會把它安裝錯誤導致排水效果不佳，導致性能無法發揮，凝結水無法排出而造成設備損壞等問題，所以疏水閥的安裝是很重要的一課內容，今天我們學習浮球式疏水閥在各設備上安裝位置。
1.蒸汽干管上浮球式疏水閥的安裝
蒸汽管道在暖管及運行時都有凝結水產生，應排除，否則易產生水擊和增加蒸汽溫度，影響安全生產。蒸汽管道一定要有向蒸汽流動方向傾斜的坡度。為排出管道中的凝結水，蒸汽管道沿管長平均30一50m處，應設立一個排水點。
排水點的結構很重要，圖3-4所示的排水方法不正確。如圖3-4(a)，因蒸汽流速達30~40m/s，凝結水不可能流入小孔排出；圖3-4（b）是管道末端的排水水管。因凝結水必須滿到小管口才有凝結水流入水管。
正確的接法如圖3-5中(a)、(b)、(c)、(d)、(e)。圖中(a)、(b)、(c)、(e)都有一個集水袋（立管)，將凝結水集中在袋中，然后由浮球式疏水閥排出。其中尤以圖(e)為佳，因排永小管裝在集水袋底以上25~50mm處，因此可避免臟物流入疏水閥。
2.加熱水箱上流水閥的安裝
圖3-6（a)是一個用盤管加熱的水箱，水箱的進汽端和加熱盤管以及凝結水出口管的直徑相同，唯有和疏水閥連接的一段短管較細。開始進入蒸汽時凝結水存在盤管的底部，蒸汽仍可從凝結水的上面通過到達流水閥，疏水閥此時不排水，而盤管中有氣阻現象。
直至管中蒸汽全部凝結后，蒸汽壓力才將凝結水向前推出。但這種情況不能維持多久，因為這些凝結水流完后，水封被破壞，汽阻現象又重新開始，浮球式疏水閥中又進入蒸汽，因此疏水閥又關閉。所以這樣安裝盤管的加熱水箱大部分時間是靠熱的凝結水加熱，而不是靠蒸汽加熱。要克服上述缺點，可將盤管末端及凝結水上升管改成如圖3-6(b）所示的接法。
在直徑50盤管的末端接一個上升管鵝頸彎頭。這樣，在盤管中積水前就在這一彎頭中造成水封。上升管的直徑也改為如圖3-6(b）中的細管，這不但減少汽阻的體積，而且也容易維持上升管中的水柱，不使蒸汽通過。疏水閥盡可能安裝得靠近上升管。在疏水閥前需加裝過濾器。
如果為了防止腐蝕，液面下不允許有聯接接頭，所以按圖3-6（c)所示的方法安裝，將直徑50管子的上升開始前一“段管子彎成一個袋形，在上升管中插入一直徑較小的管子，粗管上方末端和細管接合處須封住，不使漏汽。
今天先說這兩個設備上疏水閥安裝位置，飯要一口一口吃哦，慢慢消化一下吧！
1.蒸汽干管上浮球式疏水閥的安裝
蒸汽管道在暖管及運行時都有凝結水產生，應排除，否則易產生水擊和增加蒸汽溫度，影響安全生產。蒸汽管道一定要有向蒸汽流動方向傾斜的坡度。為排出管道中的凝結水，蒸汽管道沿管長平均30一50m處，應設立一個排水點。

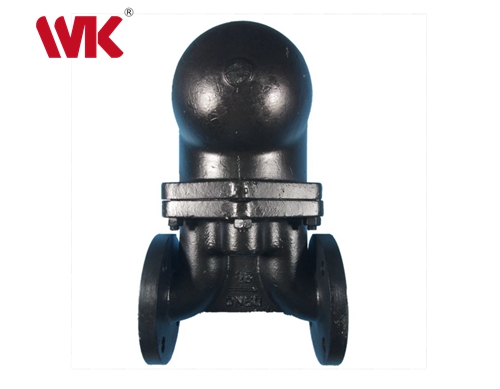

圖1-浮球式疏水閥
排水點的結構很重要，圖3-4所示的排水方法不正確。如圖3-4(a)，因蒸汽流速達30~40m/s，凝結水不可能流入小孔排出；圖3-4（b）是管道末端的排水水管。因凝結水必須滿到小管口才有凝結水流入水管。

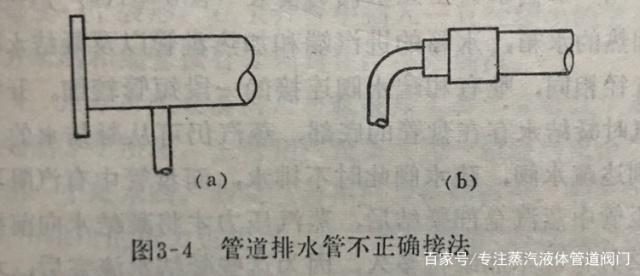

圖3-4所示的排水方法不正確
正確的接法如圖3-5中(a)、(b)、(c)、(d)、(e)。圖中(a)、(b)、(c)、(e)都有一個集水袋（立管)，將凝結水集中在袋中，然后由浮球式疏水閥排出。其中尤以圖(e)為佳，因排永小管裝在集水袋底以上25~50mm處，因此可避免臟物流入疏水閥。

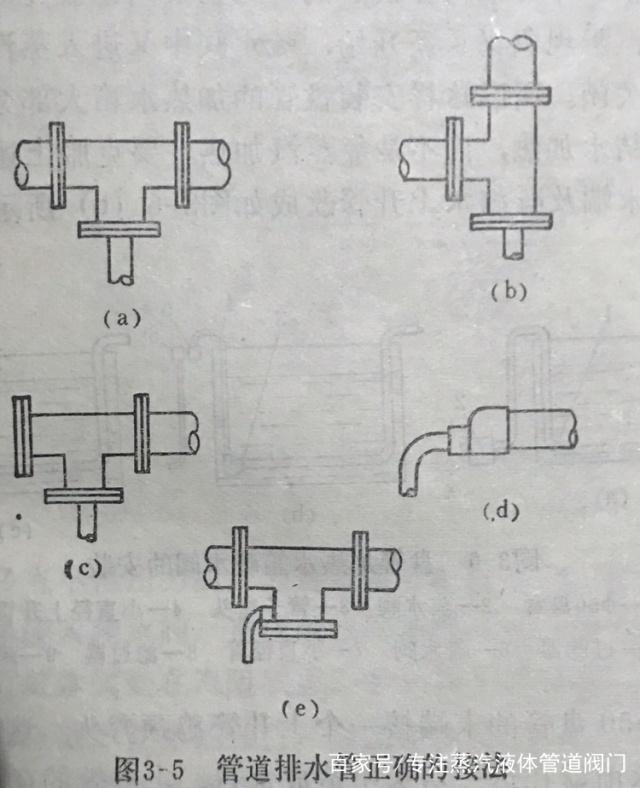

圖3-5 正確接法方式
2.加熱水箱上流水閥的安裝
圖3-6（a)是一個用盤管加熱的水箱，水箱的進汽端和加熱盤管以及凝結水出口管的直徑相同，唯有和疏水閥連接的一段短管較細。開始進入蒸汽時凝結水存在盤管的底部，蒸汽仍可從凝結水的上面通過到達流水閥，疏水閥此時不排水，而盤管中有氣阻現象。
直至管中蒸汽全部凝結后，蒸汽壓力才將凝結水向前推出。但這種情況不能維持多久，因為這些凝結水流完后，水封被破壞，汽阻現象又重新開始，浮球式疏水閥中又進入蒸汽，因此疏水閥又關閉。所以這樣安裝盤管的加熱水箱大部分時間是靠熱的凝結水加熱，而不是靠蒸汽加熱。要克服上述缺點，可將盤管末端及凝結水上升管改成如圖3-6(b）所示的接法。

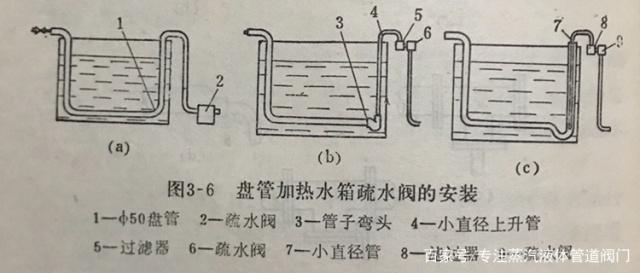

圖3-6盤管加熱的水箱
在直徑50盤管的末端接一個上升管鵝頸彎頭。這樣，在盤管中積水前就在這一彎頭中造成水封。上升管的直徑也改為如圖3-6(b）中的細管，這不但減少汽阻的體積，而且也容易維持上升管中的水柱，不使蒸汽通過。疏水閥盡可能安裝得靠近上升管。在疏水閥前需加裝過濾器。
如果為了防止腐蝕，液面下不允許有聯接接頭，所以按圖3-6（c)所示的方法安裝，將直徑50管子的上升開始前一“段管子彎成一個袋形，在上升管中插入一直徑較小的管子，粗管上方末端和細管接合處須封住，不使漏汽。
今天先說這兩個設備上疏水閥安裝位置，飯要一口一口吃哦，慢慢消化一下吧！
